便攜式激光云高儀
一、便攜式激光云高儀產品概述
WX-YG1型激光云高儀是一種采用米散射原理的后散射激光雷達。觀測范圍可達到12公里，可以有效的測量氣溶膠、云層高度，云層厚度、云量和垂直能見度等。它可以應用于復雜的氣溶膠研究或者是集成到大型觀測網絡中，對大氣研究中的多樣化需求而言是當前最高技術水平的代表性解決方案。
二、便攜式激光云高儀功能應用
氣溶膠垂直廓線、云底高度(5層)、云層厚度、垂直能見度、邊界層高度
其中擴展型對于混合層測量和氣溶膠研究則性能更為優越
三、便攜式激光云高儀工作原理
根據米散射原理，通過測量大氣對發射紅外光束的后向散射信號廓線，判斷光路方向上是否存在云層，計算云底高度、云層穿透厚度、氣溶膠的消光系數、天大氣邊界層高度、天空模糊時輸出垂直能見度，通過建立云底高度的時間序列可統計估算云量。
該設備采用先進的紅外激光遙感技術，云底高度測量準確，數據產品豐富，工作穩定可靠，使用維護簡單。
四、便攜式激光云高儀產品特點
1.采用米散射激光技術，信號發射功率強大、穩定，測量距離遠。
2.設備具備穿透性測量，可同時測量多層云及氣溶膠數據。
3.采用高敏感度的光學部件來獲得高精度的測量結果：光學設計能夠使?jié)M足窄波段濾波器的應用，有效抑制光學影響，并且在白天和黑夜都能對云和氣溶膠進行精確測量。
4.雙鏡頭設計，可進行鏡頭之間自檢,最大限度消除鏡頭污損的影響。不易受大氣中顆粒物漫反射影響，采樣精度高，達到5m。
5.全天候可靠運行，配備密閉金屬外殼，窗口自動加熱系統，不受霧天、降雨、冰凍影響。
6.友好的操作界面以及易用性，維護簡單，無消耗器件。
五、便攜式激光云高儀技術參數
| 測量參數 | 電氣參數 | |||
| 測量范圍 | 15～12000m | 電源 | AC100~250V或DC9~36V | |
| 測量精度 | ＜150m ±20m | 功耗 | 不加熱時：≤15W | |
| 150m～300m ±10% | 加熱時：≤100W | |||
| ＞300m ±20% | ||||
| 固體目標測量 | ±10m | 尺寸 | ||
| 精度 | 機殼（長x寬x高） | 320mm×200mm×380mm | ||
| 測量周期 | 15s～300s（可調） | |||
| 包裝（長x寬x高） | 520mm×360mm×430mm | |||
| 測量種類 | ◆ 氣溶膠廓線 | |||
| ◆ 云底高度 | ||||
| ◆ 云層厚度 | ||||
| ◆ 垂直能見度 | ||||
| ◆ 云層數量 | ||||
| ◆ 低、中、高、總云量， | 重量 | |||
| 整機 | ≤12kg | |||
| ◆ 積分云量 | 探測部分 | ≤6kg | ||
| 工作環境 | ||||
| ◆ 可測定多層云和卷云 | 環境溫度 | -45℃～50℃ | ||
| 接口和軟件 | ||||
| 相對濕度 | 5%～100%RH | |||
| 標準接口 | RS232 | |||
| 大氣壓力 | 450～1060hPa | |||
| 可選接口 | RS485 | |||

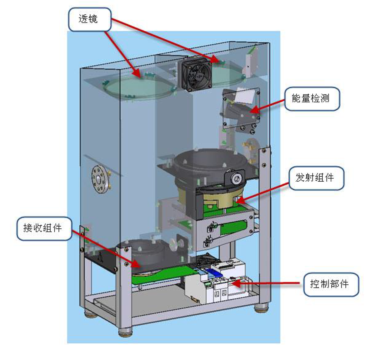

| 模型圖 | ||||
| 數據通訊 | 串口、光纖、北斗、無線 | |||
 | ||||
| 可選軟件 | 可視化軟件 | |||
| 數據格式 | ||||
| MODBUS協議、ASCII協議格式、中國氣象局?jǐn)?shù)據字典數據格式協議。 | ||||
| 激光云高儀數據格式：輸出間隔、日期，時間、 | ||||
| 天空狀況、云層數、云底高、積分云量、垂直能 見度、系統狀態、校驗碼 | ||||
| 用戶數據格式：用戶自定義 | ||||
